金屬波紋補償器作為一種更常見的波紋補償器，具有結構簡單、剛度低、無介質推力、安全、無泄漏、成本低等優點，近年來已廣泛應用于加熱管網中。
在熱水加熱系統中，由于管道的熱膨脹和收縮而發生熱位移。在管網設計中，為了保證管道在熱狀態下的穩定和安全運行，減少管道熱膨脹和冷收縮過程中產生的應力，應在管道處設置固定支架和熱補償裝置。定期間隔管道。在目前的說明中，在設計中沒有明確定義收縮和管道直徑等條件。設計人員在計算固定支架的位置和補償器的數量方面存在一些差異。本文通過工程實例中的問題，正確計算了管道的各種力，提出了合理設置固定支架和波紋補償器的方法，并總結了注意事項。
通過對波紋補償器使用的計算分析和現場調查，發現以下問題主要存在于供熱管道中：
（1）發現引導（滑動）支架上的許多滑動支架不能沿軸向移動，導致管道收縮傳遞到熱補償器，相當于將引導（滑動）放入現場固定支架；
（2）現場安裝補償器，由于波紋管設計中考慮的壓力或位移安全裕度不足，波紋管在壓力試驗過程中不穩定變形；

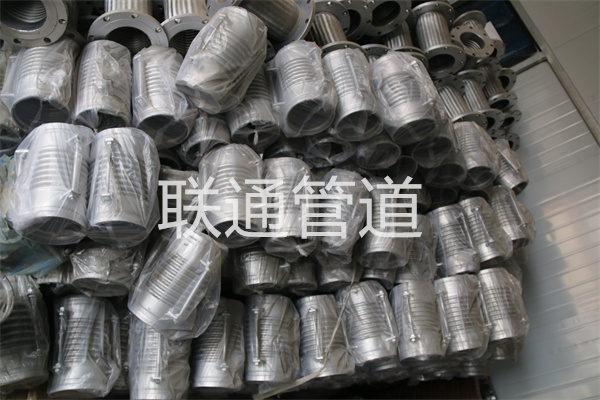

波紋補償器安裝現場。
（3）管道系統或?qū)蛑Ъ艿墓潭ú缓侠怼Ｈ绻嚯x過大，可能會損壞支架，波紋管可能無法工作或變形并發生故障。
當熱管的二次收縮不能有效吸收時，會產生巨大的應力，熱管的變形遠遠大于計算出的熱收縮。在設計中，應嚴格選擇每個參數，正確計算設計，并適當考慮應力裕度。高綜合應力不僅使局部波紋管迅速進入塑性狀態，而且使波紋管不穩定，對應力腐蝕有很大的影響。在同樣的條件下，波紋管的應力越高，應力腐蝕的趨勢就越明顯。波紋補償器除了具有良好的補償能力外，還具有可靠性好、腐蝕失效率低、安裝維護方便等特點。建議優先考慮加熱系統，以便將來使用�，F(xiàn)場施工，僅方便安裝，導板支架兩側的擋板安裝不適合設計。在過去，擋板和固定管安裝在一些舊的標準地圖集中。設計規范和標準消除了滑動支撐兩側的擋板和固定管注意設計中的這些問題。
